Wellrohr aus rostfreiem Stahl oder Kupferrohr für Gasleitungen
Wellrohr aus Edelstahl für Gasleitungen Im Allgemeinen bieten sie im Vergleich zu starren Kupferrohren eine schnellere Installation und eine bessere Flexibilität bei Hindernissen, während Kupferrohre nach wie vor eine bekannte Wahl sind und aufgrund ihrer langen Installationsgeschichte und unkomplizierten Verbindungsmethoden geschätzt werden. Keines der beiden Materialien ist allgemein besser, und die richtige Wahl hängt stark vom Gebäudelayout, der Komplexität der Verlegung und der Art und Weise ab, wie sich das Gasleitungssystem durch Wände, Böden und enge Räume bewegen muss.
Beide Materialien erfüllen denselben grundlegenden Zweck, nämlich den sicheren Transport von Gas von einem Versorgungspunkt zu den Geräten, gehen diese Aufgabe jedoch sehr unterschiedlich an. Wellrohre werden von Hand um Rahmenelemente und Ecken gebogen, während Kupferrohre auf abgeschnittene Längen angewiesen sind, die mit Hilfe von Spezialwerkzeugen in festen Winkeln zusammengefügt werden Armaturen für Gasleitungen .
Woraus bestehen gewellte Edelstahlrohre?

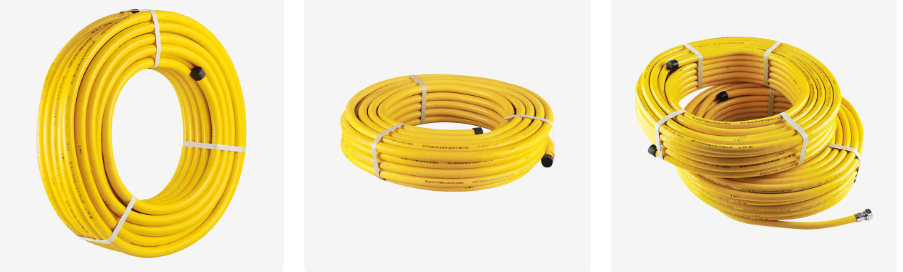

Wellrohre aus rostfreiem Stahl, oft abgekürzt als CSST, sind flexible Metallrohre mit einem geriffelten, wellenartigen Wandmuster und nicht mit einer glatten Oberfläche. Diese gewellte Wand verleiht dem Rohr seine Flexibilität und ermöglicht es ihm, sich wiederholt zu biegen, ohne zu knicken oder zu schwächen, wie es bei einem glattwandigen Rohr unter der gleichen Belastung der Fall wäre.
Typische Bauschichten
- Gewelltes Kernrohr aus Edelstahl, das den Gasstrom leitet
- Schützender Außenmantel, oft gelb, der den Kern vor Abrieb schützt
- Endanschlüsse, die mit den Rohrenden verpresst oder mechanisch verbunden sind
- In die Anschlusspunkte der Armatur integrierte Vorrichtungen zur Erdung bzw. Erdung
Im Vergleich dazu handelt es sich bei Kupferrohren um starre, glattwandige Rohre, die bei jeder Richtungsänderung auf die exakte Länge zugeschnitten und mit gelöteten, gelöteten oder aufgeweiteten Verbindungen verbunden werden müssen, was im Vergleich zu flexiblen Rohren natürlich die Anzahl der Verbindungen in einem typischen Rohr erhöht.
Vergleich der Kerneigenschaften nebeneinander
In der folgenden Tabelle sind die beiden Materialien aufgeführt, die bei der Planung einer Gasleitungsinstallation am wichtigsten sind.
| Eigentum | Wellrohr aus Edelstahl | Kupferrohr |
|---|---|---|
| Flexibilität | Hoch, biegt von Hand um Hindernisse herum | Starr, benötigt Beschläge für Richtungsänderungen |
| Gelenkanzahl pro Lauf | Weniger Gelenke bei langen Läufen | Mehr Gelenke an jedem Biegepunkt |
| Korrosionsbeständigkeit | Stabile Konstruktion aus Edelstahl | Gut, allerdings abhängig von bestimmten Boden- oder Wasserbedingungen |
| Installationsmethode | Mechanische Crimp- oder Klemmverschraubungen | Löt-, Hartlöt- oder Bördelanschlüsse |
| Routing durch Framing | Einfach, lässt sich leicht durch gebohrte Löcher fädeln | Erfordert präzises Messen und Schneiden |
Unterschiede in der Installationszeit bei typischen Läufen
Flexibilität schlägt sich direkt in der Installationsgeschwindigkeit nieder, da weniger Verbindungen bedeuten, dass weniger Verbindungspunkte vorbereitet und getestet werden müssen. Das folgende Balkendiagramm zeigt ein allgemeines Muster der relativen Installationszeit bei gängigen Lauflängen.
Lange Strecken mit mehreren Richtungswechseln weisen in der Regel den größten Zeitunterschied zwischen den beiden Materialien auf, da bei jeder Biegung einer Kupferstrecke eine Passung, ein Schnitt und eine Verbindung hinzugefügt werden, die überprüft werden müssen, während sich eine gewellte Strecke einfach um dasselbe Hindernis herumbiegt.
Haltbarkeitsfaktoren über einen mehrjährigen Betriebszeitraum
Die Langzeitleistung hängt davon ab, wie jedes Material auf Vibrationen, geringfügige Bodenbewegungen und wiederholte Temperaturwechsel reagiert. Das folgende Säulendiagramm zeigt ein allgemeines Haltbarkeitsmuster für diese Belastungsfaktoren.
Die flexible Wandstruktur von Wellrohren neigt dazu, kleinere Bewegungen und Vibrationen leichter zu absorbieren als ein starrer Rohrverlauf, was einer der Gründe dafür ist, dass CSST zu einer häufigen Wahl für Wellrohre aus rostfreiem Stahl für Erdgasinstallationen in Gebieten mit mehr Gebäudebewegungen oder seismischer Aktivität geworden ist.
Gesamtleistungsvergleich über Schlüsselfaktoren hinweg
Die Zusammenführung mehrerer Faktoren in einer einzigen Ansicht hilft zu klären, wohin die einzelnen Materialien tendenziell führen. Das folgende Radardiagramm vergleicht gewellte Edelstahlrohre mit Kupferrohren anhand von fünf häufig gewichteten Faktoren.
Wellrohre sind im Allgemeinen führend in Bezug auf Installationsgeschwindigkeit, Flexibilität und Vibrationstoleranz, während Kupferrohre seit langem hinsichtlich der Einfachheit der Verbindung für Installateure, die mit herkömmlichen Lötverbindungen besser vertraut sind, eine Position einnehmen.
Fittings für Wellrohre und Kupferrohre
Gasrohranschlüsse unterscheiden sich erheblich zwischen den beiden Systemen. Wellrohre werden typischerweise durch mechanische Anschlüsse verbunden, die um das Rohrende gecrimpt oder zusammengedrückt werden, wodurch eine Abdichtung ohne Hitze oder Flamme entsteht. Bei Kupferrohren kommen Lötverbindungen, Hartlötverbindungen oder Bördelverbindungen zum Einsatz, die jeweils eine sorgfältige Oberflächenvorbereitung und eine präzise Technik erfordern.
Gängige Fittingtypen nach Material
- Crimpverschraubungen, üblich bei Endverbindungen von Wellrohren
- Klemmringverschraubungen, die sowohl an Rohr- als auch an Rohrübergängen verwendet werden
- Bördelanschlüsse, häufig dort, wo Kupferrohre auf Geräteanschlüsse treffen
- Löt- oder Hartlötverbindungen, die entlang starrer Kupferrohrstrecken verwendet werden
- Übergangsstücke zum Verbinden von Rohren oder Rohren mit unterschiedlichen Materialtypen
Die Auswahl des Fittings muss sowohl mit der Schlauch- oder Rohrspezifikation als auch mit den beabsichtigten Verwendungsbedingungen übereinstimmen, da ein Fitting mit der richtigen Größe für einen Durchmesser bei einer nicht passenden Rohr- oder Rohrgröße nicht zuverlässig abdichtet.
Überlegungen zur Dimensionierung und Verlegung der einzelnen Materialien
Die Auswahl des Durchmessers hängt vom Gasdurchflussbedarf, der Gerätelast und der Gesamtlauflänge ab. Wellrohre aus rostfreiem Stahl sind üblicherweise in einer Reihe von Nenngrößen erhältlich, die für Gasleitungen in Privathaushalten und kleineren Gewerbebetrieben geeignet sind, während die Dimensionierung von Kupferrohren einem ähnlichen bedarfsorientierten Ansatz unter Verwendung von Standard-Nennrohrgrößen folgt.
Beim Routingverhalten weichen die beiden Materialien am stärksten voneinander ab. Eine gewellte Leitung kann auf einer durchgehenden Länge und mit deutlich weniger Stopps durch mehrere Rahmenelemente verlaufen, was die Planung flexibler Edelstahlrohre für HVAC- und allgemeine Gasversorgungsprojekte gleichermaßen vereinfacht. Bei der Verlegung von Kupferrohren lohnt es sich in der Regel, Biegepunkte im Voraus zu planen, da jede Richtungsänderung nach der Installation zu einem festen Montageort wird.
Wo jedes Material üblicherweise angewendet wird
Beide Materialien kommen in Gasleitungen für Privathaushalte und kleinere Gewerbebetriebe vor, obwohl sich die Nutzungsmuster tendenziell an der Gebäudeart und der Komplexität der Leitungsführung orientieren.
- Wellrohre für die innere Gasverteilung im gerahmten Wohnungsbau
- Wellrohr für CSST für Propansysteme in Zusatzbrennstoffanlagen
- Kupferrohr für freiliegende Strecken, bei denen ein starres Erscheinungsbild bevorzugt wird
- Kupferrohr für kürzere Strecken mit minimalen Richtungsänderungen
- Wellrohr für Renovierungsprojekte, bei denen der Zugang zum Rahmen begrenzt ist
Projektteams, die über einen etablierten Lieferanten von gewellten Gasrohren einkaufen, wählen Rohre häufig speziell für Renovierungsarbeiten aus, da das Durchführen flexibler Rohre durch bestehende Wände den Abriss vermeidet, der bei einer starren Kupferleitung normalerweise erforderlich wäre.
Über Zhejiang Zhenlong Energy Equipment Technology
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. beschäftigt sich mit der Forschung, Entwicklung, Herstellung und Verarbeitung von Energiegeräten und ist in den Bereichen Metallschläuche, Erdgasleitungen, Sanitärarmaturen, Sanitärartikel, Ventile, Kunststoffprodukte und Hardware tätig. Das Unternehmen hat seinen Sitz in Yuyao, Ningbo, Zhejiang, und erstreckt sich über eine Fläche von 40 Hektar mit einem umspannenden Fabrikgebäude 30000 Quadratmeter .
Die Produktionsfähigkeit umfasst 30 Schweiß- und Umformlinien zusammen mit unterbrechungsfreien Schmelzöfen für Wasserstoff und Materialprüfgeräten, die eine gleichbleibende Leistung über alle Produktlinien von Wellrohren und Rohrverbindungsstücken aus rostfreiem Stahl ermöglichen. Als Lieferant von gewellten Edelstahlrohren für Gasrohre und Unternehmen für Gasrohranschlüsse arbeitet Zhenlong mit einem Forschungs- und Entwicklungs-, Design- und Produktionsteam zusammen, das OEM-Programme für gewellte Edelstahlrohre und kundenspezifische gewellte Edelstahlrohre für Partner in mehreren Regionen unterstützt.
Häufig gestellte Fragen
Es handelt sich um ein flexibles Metallrohr mit geriffeltem Wandmuster, das dazu dient, Gas mit weniger Verbindungen als starre Rohre durch ein Gebäude zu transportieren.
Es wird für die Gasverteilung in Privathaushalten und kleinen Gewerbebetrieben verwendet und leitet die Versorgung von einem Zähler oder Verteiler zu einzelnen Geräten.
Ja, gewellte Edelstahlrohre werden häufig für die Erdgasverteilung in Wohngebäuden und leichten Gewerbegebäuden verwendet.
Ja, Wellrohre werden auch in Propansystemen verwendet, wobei der gleiche allgemeine Verlegungs- und Montageansatz wie bei Erdgasinstallationen verfolgt wird.
Ordnungsgemäß installierte Rohre sind für einen langfristigen Betrieb ausgelegt, wobei die Edelstahlkonstruktion einen längeren Einsatz unter normalen Bedingungen ermöglicht.
Ja, der Edelstahlkern bietet im Vergleich zu vielen herkömmlichen Rohrleitungsmaterialien eine hohe Korrosionsbeständigkeit.
Wellrohre werden für typische Gasdruckbereiche im Wohnbereich und im leichten Gewerbebereich innerhalb ihrer Nennspezifikation hergestellt.
Schläuche sind in verschiedenen Nenndurchmessern erhältlich, um unterschiedlichen Durchflussanforderungen und Gerätelasten gerecht zu werden.
Mechanische Crimp- und Klemmverschraubungen sind die gebräuchlichste Verbindungsmethode und dichten die Rohre ohne Löten ab.
